在电池模组里面分布着大量的温度传感器，在这里需要注意的几点是：
1.在处理本体与母线排焊接或者其他加工处理（粘合、树脂成型、树脂 涂层等）时候，需要考虑在工艺过程对内部NTC的影响。在固定过程中，可能会造成断线、短路或引线涂层断裂
2.NTC内部的基材陶瓷属于易碎材料，在过程处理中不能施加过大压力或冲击，会导致整个产品出现
3.对引线不能施加过大的力，整个连接线束需要固定好；否则可能会造成引线与元件之间的接合部断开，或导致元件破裂。
1.在处理本体与母线排焊接或者其他加工处理（粘合、树脂成型、树脂 涂层等）时候，需要考虑在工艺过程对内部NTC的影响。在固定过程中，可能会造成断线、短路或引线涂层断裂
2.NTC内部的基材陶瓷属于易碎材料，在过程处理中不能施加过大压力或冲击，会导致整个产品出现
3.对引线不能施加过大的力，整个连接线束需要固定好；否则可能会造成引线与元件之间的接合部断开，或导致元件破裂。
4.需要考虑在整个温度范围内不同材料的膨胀系数，否则产生内部应力损坏NTC本身.....
电池温度传感器的布置
传感器的布置分成多种可能性，如下下图所示，主要有：
-
Busbar位置
-
端盖位置
-

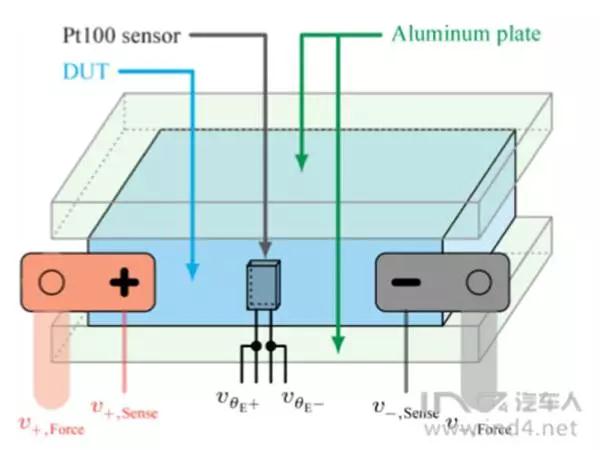

电池表面处
2.1 BMW I3的温度传感器布置
图3 BMW I3的温度传感器布置

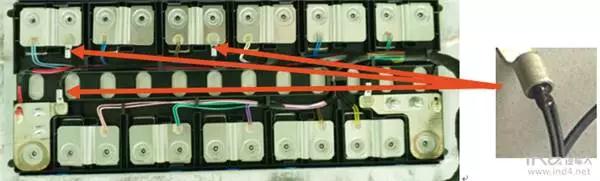

NTC则是固定在连接片上进行温度的采集。完成后，上表面还用一片吸塑盘进行覆盖保护。整个模组布置了4个温度点，在两边的Busbar上各布置一个；在里面布置两个，这是一种比较多的思路。

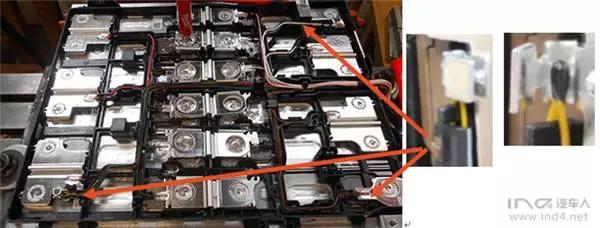

图4 Busbar电池温度传感器
2.2 单个温度点布置

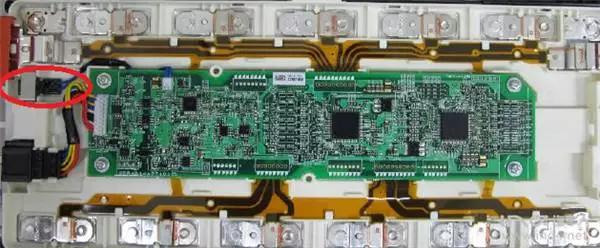

有两家温度点布置的少，主要是在母线排上进行布置。通过接插件的方式来连接。
单点的温度传感器
2.3 电池端盖处

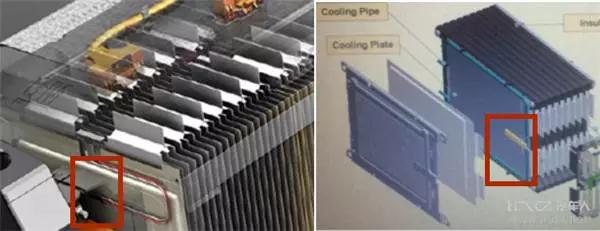

软包的特性在比较均匀的时候，可以采取在端板处粘贴的办法来做
图6 软包温度传感器布置
布置位置的差异，其实对前期的校准有着挺高的要求，需要做很多的前期实验，了解整个发热的情况与检测点的实际差异。这个是对前端设计有一定的要求，在实验的时候可以不考虑成本。
